使用実例

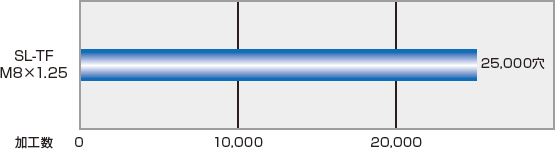

ADCケース部品
| モデル | SL-TF（標準品） |
|---|---|
| 寸法・精度 | M8×1.25 B7 |
| 加工条件 | S=2,500rpm |
| 設備環境 | 立形M/C 外部給油 |
ADCシリンダーブロック
| モデル | SL-TF(S)（特注品） |
|---|---|
| 寸法・精度 | M6×1／M8×1.25 M10×1.25／M12×1.25 （有効深さ2D～3D） |
| 設備環境 | 横型専用機 |
シームレスタフレット SL-TFシリーズ SEAMLESS TAFLET
逆転時にサイドエンドミル刃が
内径をトリミング。
シームレスタフレット SL-TFシリーズ
正転時にねじ山を盛り上げ、逆転時に内径部のシーム部を切除して仕上げます。下穴寸法にバラツキがあっても内径寸法を一定の径で仕上げます。
コンタミ
(異物混入)ゼロ！
斜め締め
ゼロ！最高品質へ！！
・自動車の重要部品等の加工時に発生するコンタミ（異物混入）を大幅に軽減させます。
・組み立て工程時に、一般的な転造タップでは発生してしまっていた
斜め締め問題をゼロにします。
・めねじのヒゲ、バリの解消。メッキ加工時の液の残留問題も解決します。
・めねじ内径を一定に仕上げることが可能な為、下穴曲がりによる
内径不良の解消にも絶大な効果があります。
（標準ラインナップは600種類以上、内部給油対応モデルも追加）
斜め締め不良
山頂のシーム(継ぎ目)におねじ山頂が噛み込んでしまう問題がなくなります。
シームレスタフレット
によるめねじ
シームが除去され、内径も一定になります。
一般的な転造タップ
によるめねじ
シームが残っている状態
通常、転造タップで加工しためねじは、山頂の繋ぎ目(シーム)があることでバリや斜め締めの発生のリスクが高まります。シームレスタフレットのサイド刃で山頂を切除することでシームが狭くなり、これらのリスクを軽減させます。
ラインナップ
ゼロチップ
シームレスタフレット 1C
ZC-SL-TF 1C(内部給油用)
メートルねじ用 M3～M10
食付き：1P
表面処理：TiCN
内部給油専用モデル
シームレスタフレット
SL-TF
メートルねじ用 M2～M20
食付：2P, M3以上は1Ｐも有り
表面処理：TiCN
ロングシームレス
タフレット
LT-SL-TF
メートルねじ用 M3～M20
食付：1P, 2P
表面処理：TiCN
超硬シームレス
タフレット
TC-SL-TF
メートルねじ用 M3～M10
食付：1.5P
ゼロチップ シームレス
タフレット
ZC-SL-TF(内部給油用）
メートルねじ用 M3～M12
食付：1.5P
表面処理：TiCN
内部給油専用モデル
超硬ゼロチップ シーム
レスタフレットTC-ZC-
SL-TF(内部給油用）
メートルねじ用 M3～M10
食付：1.5P
内部給油専用モデル
シームレスタフレット
1.5Ｐ
SL-TF-1.5P
メートルねじ用 M3～M12
食付：1.5P
表面処理：TiCN
注意事項
下穴径について
めねじ内径寸法を一定にしたい場合は、下穴径表のひっかかり率90%以上の下穴径を選定してください。
（シームが少々残る場合があります。）
めねじ内径部のシームを切除したい場合は、ひっかかり率95%以上の下穴径を選定してください。
説明動画・製品カタログ
SL-TF 解説動画
SL-TF 製品カタログ
改善事例・Q&A
SL-TFに関するよくある質問をまとめました。SL-TFによる効果、具体的な使用上の注意なども記載されております。
